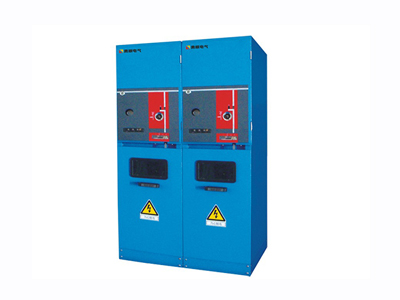

ZXDDFT(P)K-12电缆分线箱

ZXDDFT(P)K-12电缆分接箱是中国电力企业联合会根据电网建设及改造需要下达给龙源电气联合体的研发任务,经过龙源电气联合体组织有关单位进行联合设计的成果。

ZXDDFT(P)K-12电缆分线箱

  • 额定电流:630A
  • 额定电压:12 kV
  • 额定频率:50Hz
  • 额定短时工频耐受电压:42 KV

适用范围: 独到的设计和制造工艺使其适用于各种恶劣环境,适用于小区、商业区,新开发区、城市街道、大中型企业等输配电电力电缆供电网。

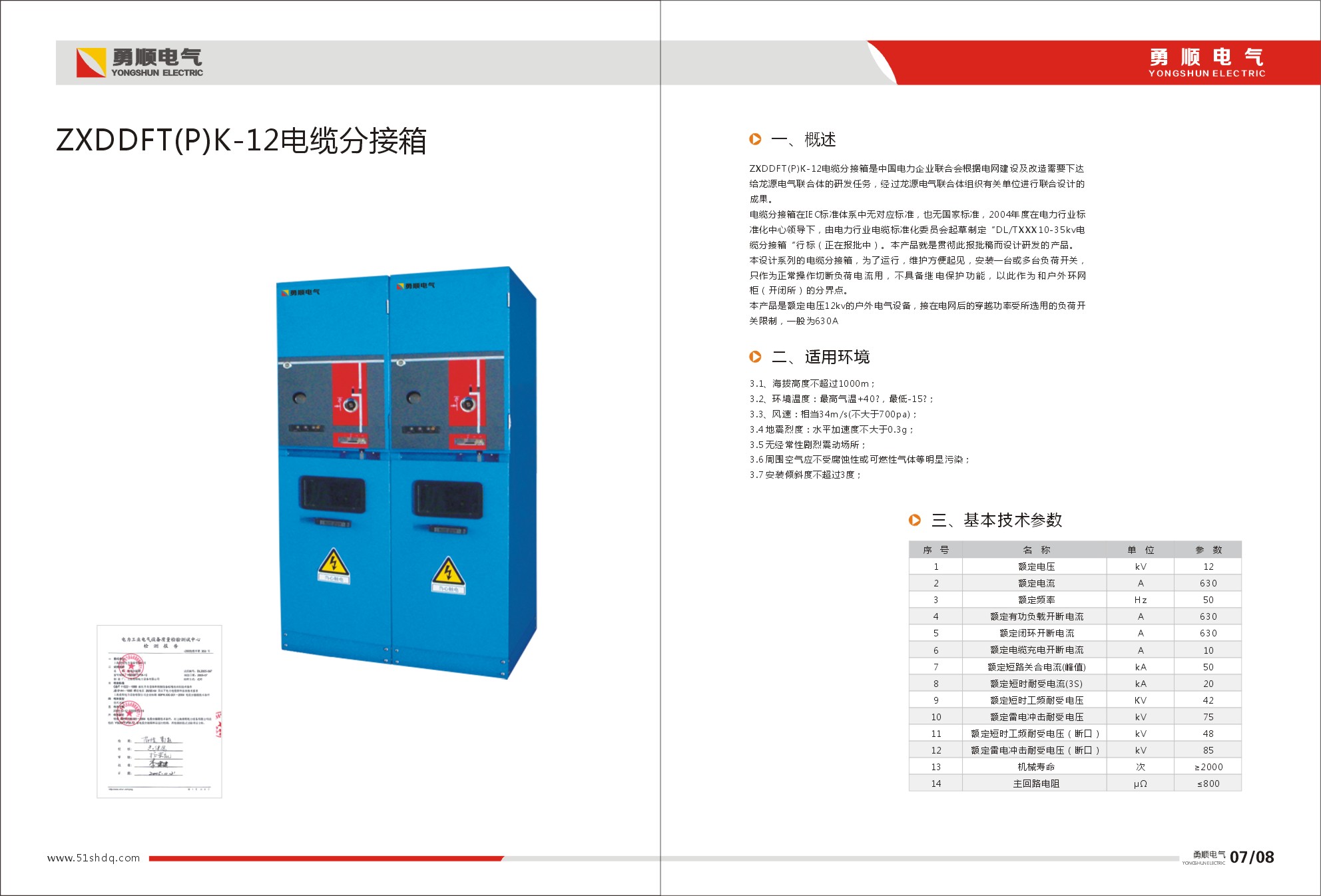

点击咨询下载产品电子档介绍

使用环境

1、海拔高度不超过1000m;

2、环境温度:最高气温+40℃,最低-15℃;

3、风速:相当34m/s(不大于700pa);

4、地震烈度:水平加速度不大于0.3g;

5、无经常性剧烈震动场所;

6、周围空气应不受腐蚀性或可燃性气体等明显污染;

7、安装倾斜度不超过3度。

产品特点

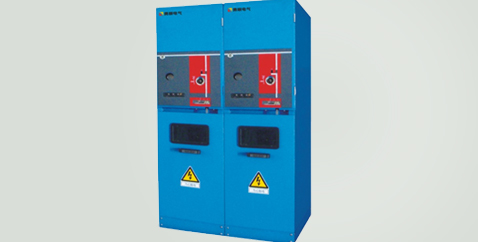

电缆分接箱


1. 电缆分接箱在IEC标准体系中无对应标准,也无国家标准,2004年度在电力行业标准化中心领导下,由电力行业电缆标准化委员会起草制定“DL/TXXX10-35kv电缆分接箱“行标(正在报批中)。本产品就是贯彻此报批稿而设计研发的产品。

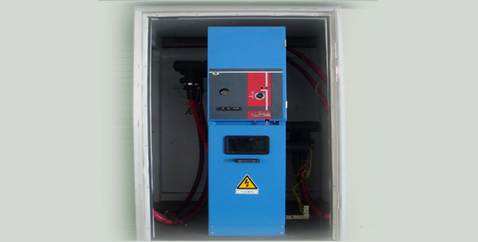

高压电缆分接箱


2. 本设计系列的电缆分接箱,为了运行,维护方便起见,安装一台或多台负荷开关,只作为正常操作切断负荷电流用,不具备继电保护功能,以此作为和户外环网柜(开闭所)的分界点。
3. 本产品是额定电压12kv的户外电气设备,接在电网后的穿越功率受所选用的负荷开关限制,一般为630A。

技术参数

ZXDDFT(P)K-12电缆分线箱具体参数
  • 额定电流 630A
  • 额定电压 12 kV
  • 额定频率 50Hz
  • 额定短时工频耐受电压 42 KV
  • 额定有功负载开断电流 630A
  • 额定雷电冲击耐受电压 75kV
  • 额定闭环开断电流 630A
  • 额定短时工频耐受电压(断口) 48kV
  • 额定电缆充电开断电流 10A
  • 额定雷电冲击耐受电压(断口) 85kV
  • 额定短路关合电流(峰值) 50KA
  • 额定短时耐受电流(3S) 20kA
  • 机械寿命 ≥2000次
  • 主回路电阻 ≤800μΩ
