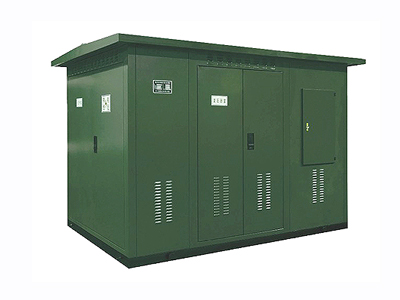

YBM4-120.4高低压预装箱式变电站（10KV以下）
YBM4-12/0.4高低压预装箱式变电站（简称箱变）是一种把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱内的紧凑型成套配电装置
-
- 额定电压：10KV；10/0.4KV；0.4KV
- 额定容量：20-1250KVA
- 额定关合电流：20kA
- 箱壳防护等级：IP33 23 IP33
适用范围： 适用于额定电压12/0.4KV三相交流系统中，作为接受和分配电能之用。适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。
技术特点
1、成套性强、体积小、造型美观、运用安全可靠、维护方便、可选择性大等优点；
2、在经济上具有占地面积小、移动方便、深入负荷中心、建设周期短、减少浪费等优点；
结构特征
-
-
1、 箱体有两种构成方式，一种为骨架焊接式（“目”字形布置），另一种为无骨架装配式（“品”字形布置）。
2、 有良好的隔热通风措施，箱体四周均为上下可通气的双层结构，变压器室底部、顶部均装有自动换气扇，侧面或门的上半部设百味窗。
-
-

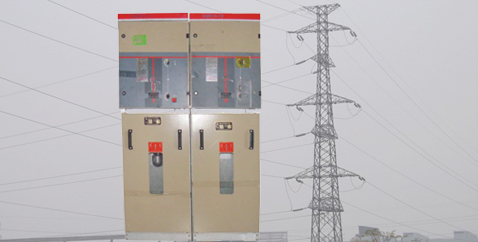

3、 运行安全可靠。箱变高压侧选用HXGN-10型环网开关装置（内配FN-12型负荷开关）或其他高压环网柜。五防联锁完备。
4、 操作维修方便。各室均有自动照明装置，高、低压室均为前面接线和前面维护。
5、 外形美观、经久耐用。箱体外壳采用高性能船舶用富锌环氧防腐沙浆、防腐性能好，表面色彩或随环境而任意配置；各电器安装支件均为镀锌处理，门锁采用专用的防堵防锈的通用锁。
技术参数

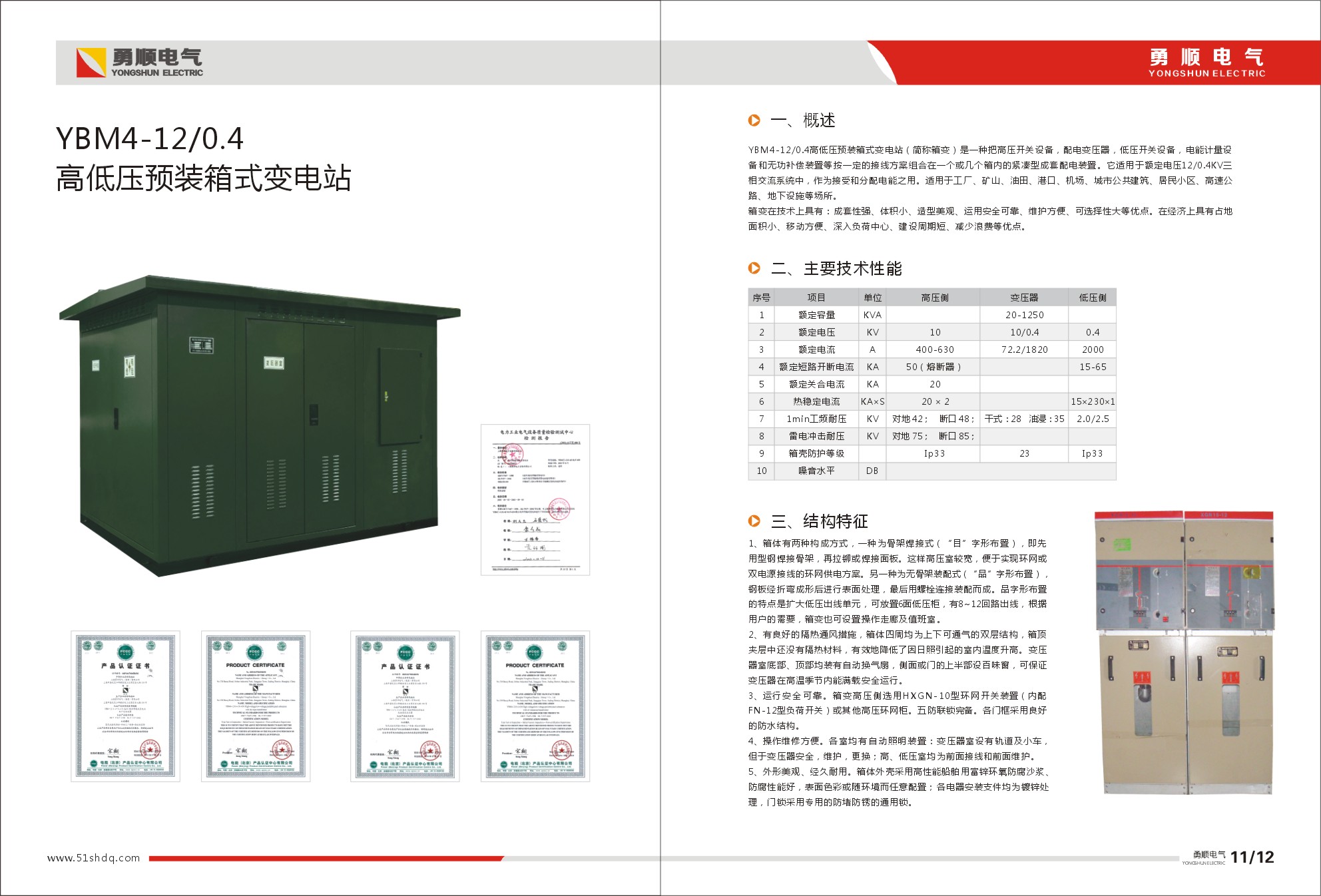

YBM4-120.4高低压预装箱式变电站具体参数
- 额定容量 20-1250KVA
- 额定电压 10KV；10/0.4KV；0.4KV
- 额定电流 400-630A；72.2/1820A；2000A
- 额定短路开断电流 50KA熔断器；15-65KA
- 1min工频耐压 ： 对地 42kv 断口 48； 干式：28 油浸：35； 2.0/2.5
- 雷电冲击耐压 对地 75；断口 85KV
- 额定关合电流 20kA
- 热稳定电流 20 × 2 KA*S ；15×2 30×1 KA*S
- 箱壳防护等级 IP33 23 IP33
- 噪音水平 D8
