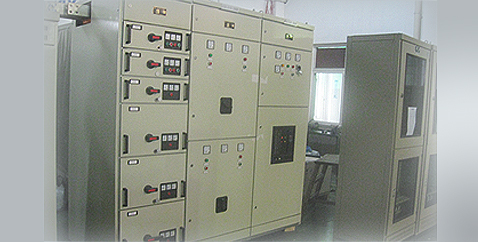

GCK低压抽出式开关柜

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成。适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz,最大工作电压至660V,最大工作电流至3150A的配电系统中,作为动力分配电、电动机控制及照明等配电设备的电能转换分配控制之用。

GCK低压抽出式开关柜GCK低压抽出式开关柜GCK低压抽出式开关柜

  • 额定绝缘电压: 660V
  • 额定工作电压 : 380V
  • 辅助电路额定工作电压:交流380V、220V
  • 外壳防护等级: IP40

开关柜分类: 1.受电柜   2.母线联络柜    3.馈电柜   4.电动机控制柜   5.电源切换柜   6.功率因数补偿柜

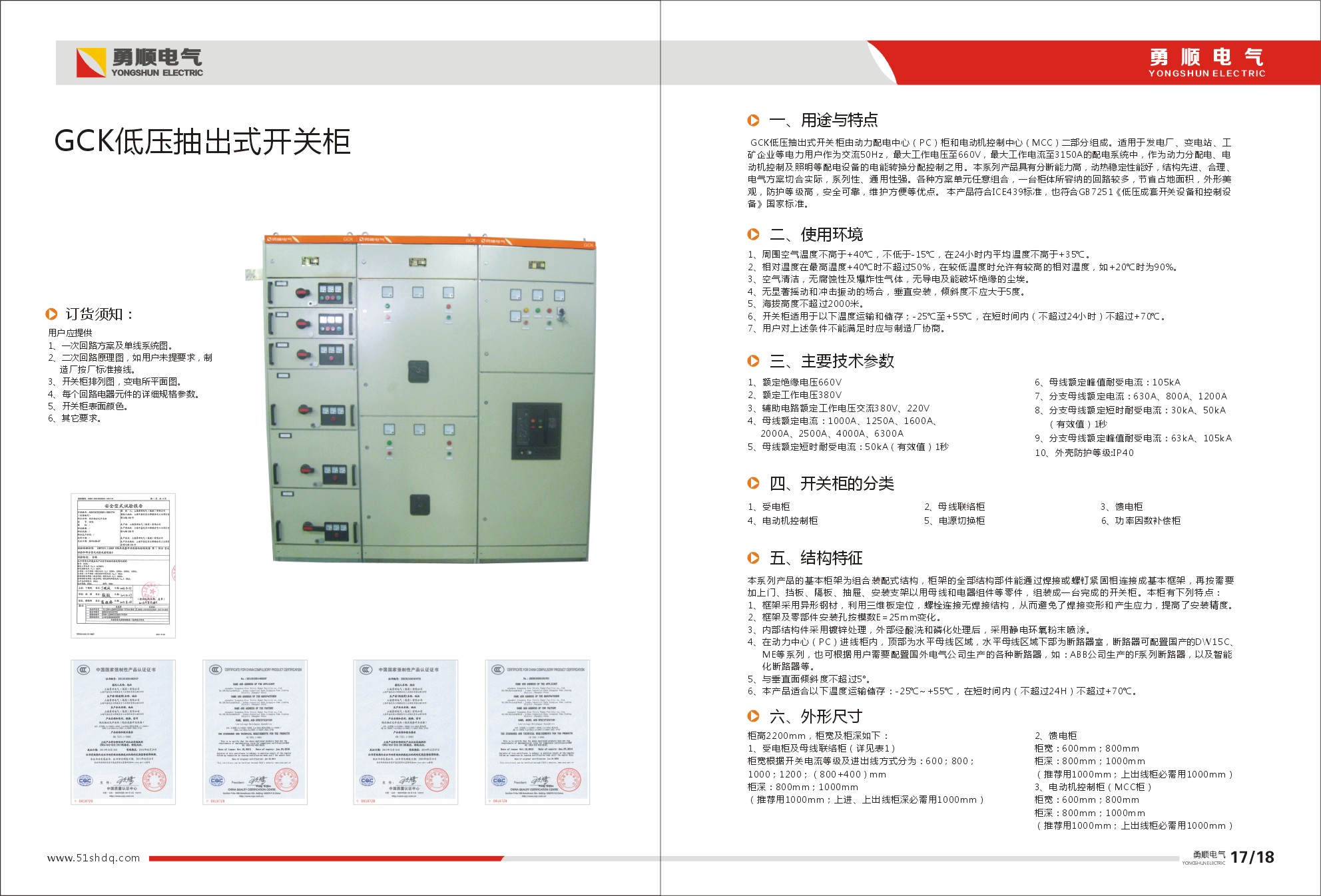

点击咨询下载产品电子档介绍

使用环境

1、周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃;

2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的响度湿度,如+20℃时为90%;

3、空气清洁,无腐蚀性爆炸性气体,无导电及能破坏绝缘的尘埃;

4、无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;

5、海拔高度不超过2000米;

6、开关柜适用于以下温度运输和储存,-25℃至+55℃,在短时间内(不超过24小时)不超过+70℃;

7、用户对上述条件不能满足时应与制造厂协商。

产品特点

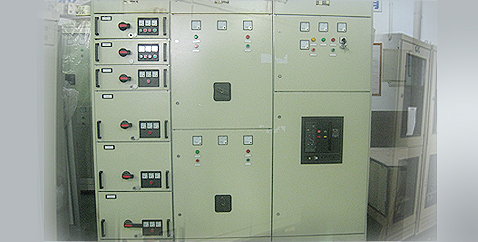

GCK低压抽出式开关柜


1、本系列产品具有分断能力高,动热稳定性能好,结构先进、合理、电气方案切合实际,系列性、通用性强;
2、各种方案单元任意组合,一台柜体所容纳的回路较多,节省占地面积,外形美观,防护等级高,安全可靠,维护方便等优点。
3、本产品符合ICE439标准,也符合GB7251《低压成套开关设备和控制设备》国家标准。

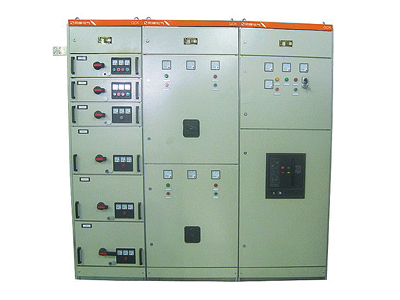

GCK低压抽出式开关柜


4、框架采用异形钢材,利用三维板定位,螺栓连接无焊接结构,避免焊接变形和生产应力,提高安装精度 ;
5、框架及零部件安装孔按模数E=25mm变化;
6、内部结构件采用镀锌处理,外部经酸洗和磷化处理后,采用静电环氧粉末喷涂;
7、在动力中心(PC)进线柜内,顶部为水平母线区域,水平母线区域下部为断路器室;
8、与垂直面倾斜不超过5°。

技术参数

GCK低压抽出式开关柜具体参数
  • 额定绝缘电压 660V
  • 额定工作电压 380V
  • 辅助电路额定工作电压 交流380V、220V
  • 母线额定电流 1000A、1600A、2000A、2500A 、4000A、6300A
  • 母线额定短时耐受电流 50KA(有效值)1秒
  • 母线额定峰值耐受电流 105KA
  • 分支母线额定电流 630A、800A、1200
  • 分支母线额定短时耐受电流 30KA、50KA(有效值)1秒
  • 分支母线额定峰值耐受电流 63KA、105KA
  • 外壳防护等级 IP40
