10KV高压配电柜分类知识科普
勇顺公司尊崇“踏实、拼搏、责任”的企业精神,并以诚信、共赢、开创经营理念,创造良好的企业环境,以全新的管理模式,完善的技术,周到的服务,卓越的品质为生存根本。
对于业内人士来说,10KV高压配电柜并不陌生,它经常出现在发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等场所。
在电气系统中,是一款常见的,并且安全、实用、可操作性较强的高压配电设备。
那么,10KV高压配电柜有哪些分类呢?
其实,10KV高压配电柜有两种分类方式:按柜体结构分类和种类分类。1、柜体结构的分类
可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜和敞开式开关柜四类。下面我们就来逐个介绍一下:

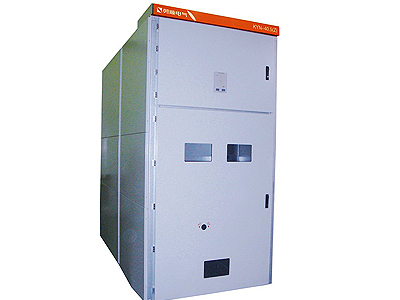

1)金属封闭铠装式开关:通常用字母K来表示,如:KYN28型高压开关柜。主要组成部件有断路器、互感器、母线等,分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备;
2)金属封闭间隔式开关设备:通常用字母J来表示,如:JYN2-型高压开关柜。与铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但有一个或多个符合一定防护等级的非金属隔板;
3)金属封闭箱式开关设备:通常用字母X来表示,如:XGN2-型高压开关柜。外壳为金属封闭式的开关设备;
4)敞开式开关设备:无防护等级要求,外壳有部分是敞开的开关设备。如:GG-1A(F)型高压开关柜。
2、10KV高压配电柜的种类
可分为中置柜、环网柜、箱变、四大类。

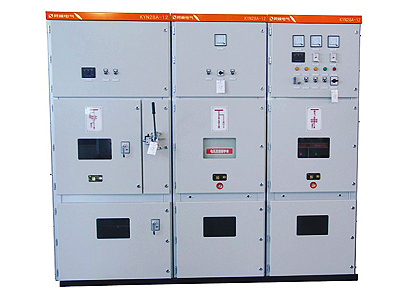

1)中置柜:全称为金属铠装中置移开式开关设备。常见的10KV中置柜型号有KYN-28、KYN44-12等,属于高压配电装置,最高工作电压3.6 / 7.2 / 12kV ,系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置;

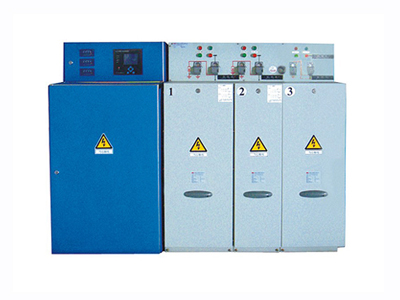

2)环网柜:是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

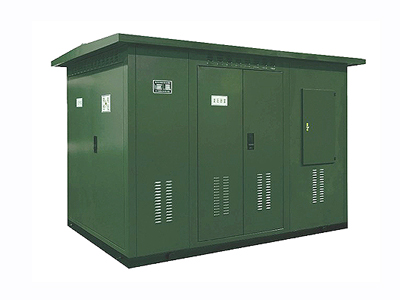

3)箱变:箱式变电站是一种高压开关设备,适用于矿山、工厂企业、油气田和风力发电站,它替代了原有的土建配电房,配电站,成为新型的成套变配电装置。最后,小编要提醒各位电工:在10KV高压配电设备时,一定要注重保护好自己,电力诚可贵,生命价更高!
勇顺电气可以提供用电方案优化、开关柜定制服务,感谢大家对勇顺高压配电柜厂家的关注,了解更多请登录勇顺电气官网:http://www.yongshundq.com/,也可直接拨打咨询电话:400-967-0705。
