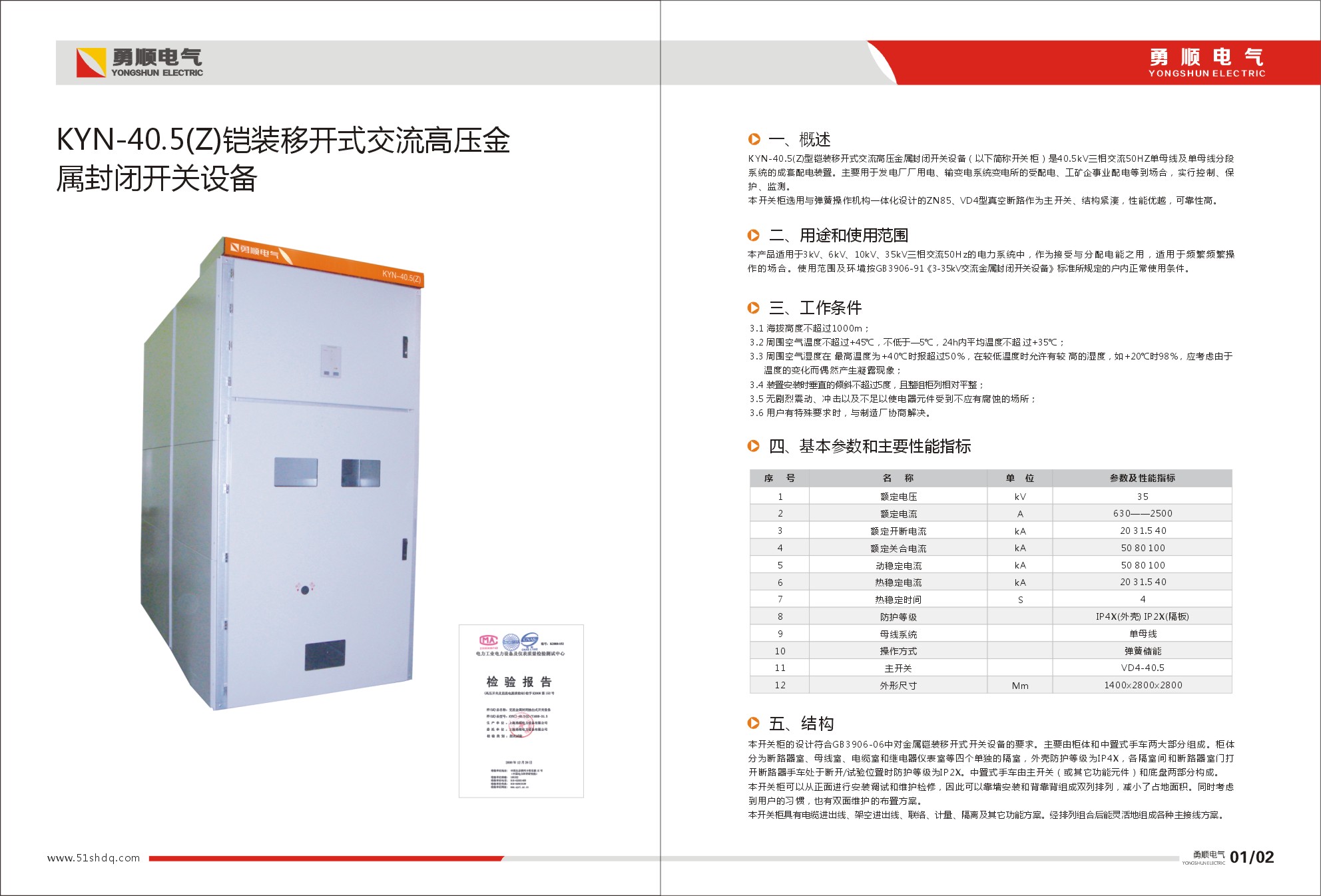

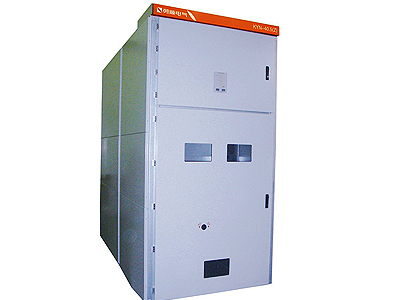

KYN-40.5(Z)型铠装移开式交流高压金属封闭开关设备（以下简称开关柜）是40.5kV三相交流50HZ单母线及单母线分段系统的成套配电装置。本开关柜选用与弹簧操作机构一体化设计的ZN85、VD4型真空断路作为主开关、结构紧湊，性能优越，可靠性高。

适用范围： 主要用于发电厂厂用电、输变电系统变电所的受配电、工矿企事业配电等到场合，实行控制、保护、监测。

1、海拔高度不超过1000m；

2、周围空气温度不超过+45℃，不低于—5℃，24h内平均温度不超过+35℃；

3、周围空气湿度在最高温度为+40℃时报超过50%，在较低温度时允许有较高的湿度，如+20℃时98%，应考虑由于温度的变化而偶然产生凝露现象；

4、装置安装时垂直的倾斜不超过5度，且整组柜列相对平整；

5、无剧烈震动、冲击以及不足以使电器元件受到不应有腐蚀的场所；

6、用户有特殊要求时，与制造厂协商解决。

: 本开关柜的设计符合GB3906-06中对金属铠装移开式开关设备的要求。主要由柜体和中置式手车两大部分组成。柜体分为断路器室、母线室、电缆室和继电器仪表室等四个单独的隔室，外壳防护等级为IP4X，各隔室间和断路器室门打开断路器手车处于断开/试验位置时防护等级为IP2X。中置式手车由主开关（或其它功能元件）和底盘两部分构成。
