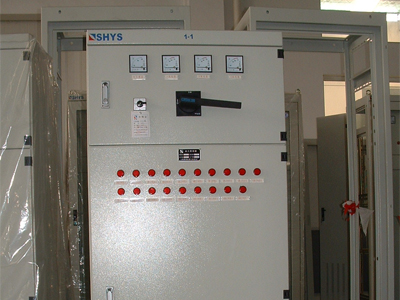

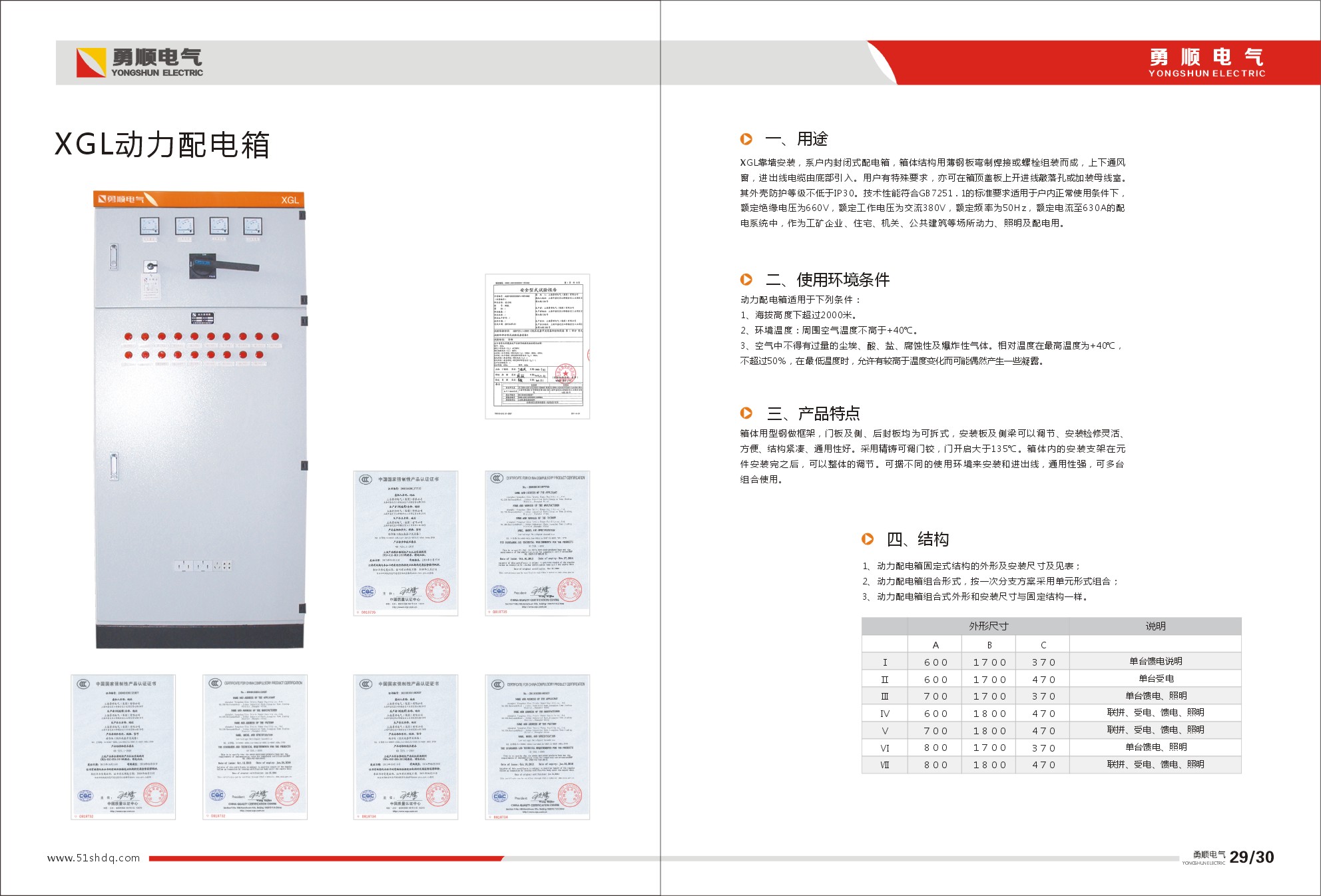

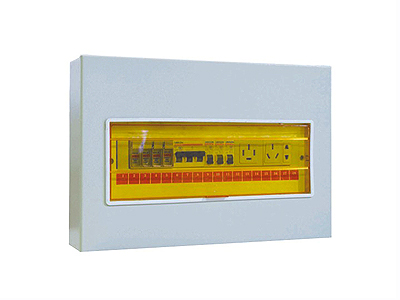

XGL动力配电箱
靠墙安装,系户内封闭式配电箱,箱体结构用薄钢板弯制焊接或螺栓组装而成,上下通风窗,进出线电缆由底部引入。用户有特殊要求,亦可在箱顶盖板上开进线敲落孔或加装母线室。其外壳防护等级不低于IP30。技术性能符合GB7251.1的标准要求
使用环境
1、海拔高度下超过2000米 ;
2、环境温度:周围空气温度不高于+40℃;
4、空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对温度在最高温度为+40℃,不超过50%,在最低温度时,允许有较高于温度变化而可能偶然产生一些凝露;
产品特点
-
1、箱体用型钢做框架,门板及侧、后封板均为可拆式,安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好;
2、采用精铸可调门铰,门开启大于135℃;
3、箱体内的安装支架在元件安装完之后,可以整体的调节;
可据不同的使用环境来安装和进出线,通用性强,可多台组合使用。
产品结构
1、动力配电箱固定式结构的外形及安装尺寸及见表;
2、动力配电箱组合形式,按一次分支方案采用单元形式组合;
3、动力配电箱组合式外形和安装尺寸与固定结构一样。
|
A |
B |
C |
|
Ⅰ |
600 |
1700 |
370 |
单台馈电说明 |
Ⅱ |
600 |
1700 |
470 |
单台受电 |
Ⅲ |
700 |
1700 |
370 |
单台馈电、照明 |
Ⅳ |
600 |
1800 |
470 |
联拼、受电、馈电、照明 |
Ⅴ |
700 |
1800 |
470 |
联拼、受电、馈电、照明 |
Ⅵ |
800 |
1700 |
370 |
单台馈电、照明 |
Ⅶ |
800 |
1800 |
470 |
联拼、受电、馈电、照明 |
