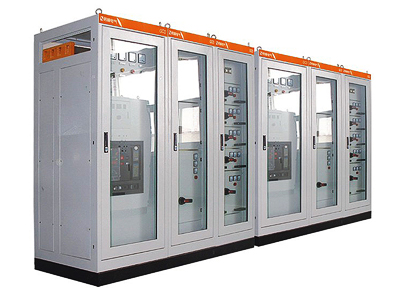

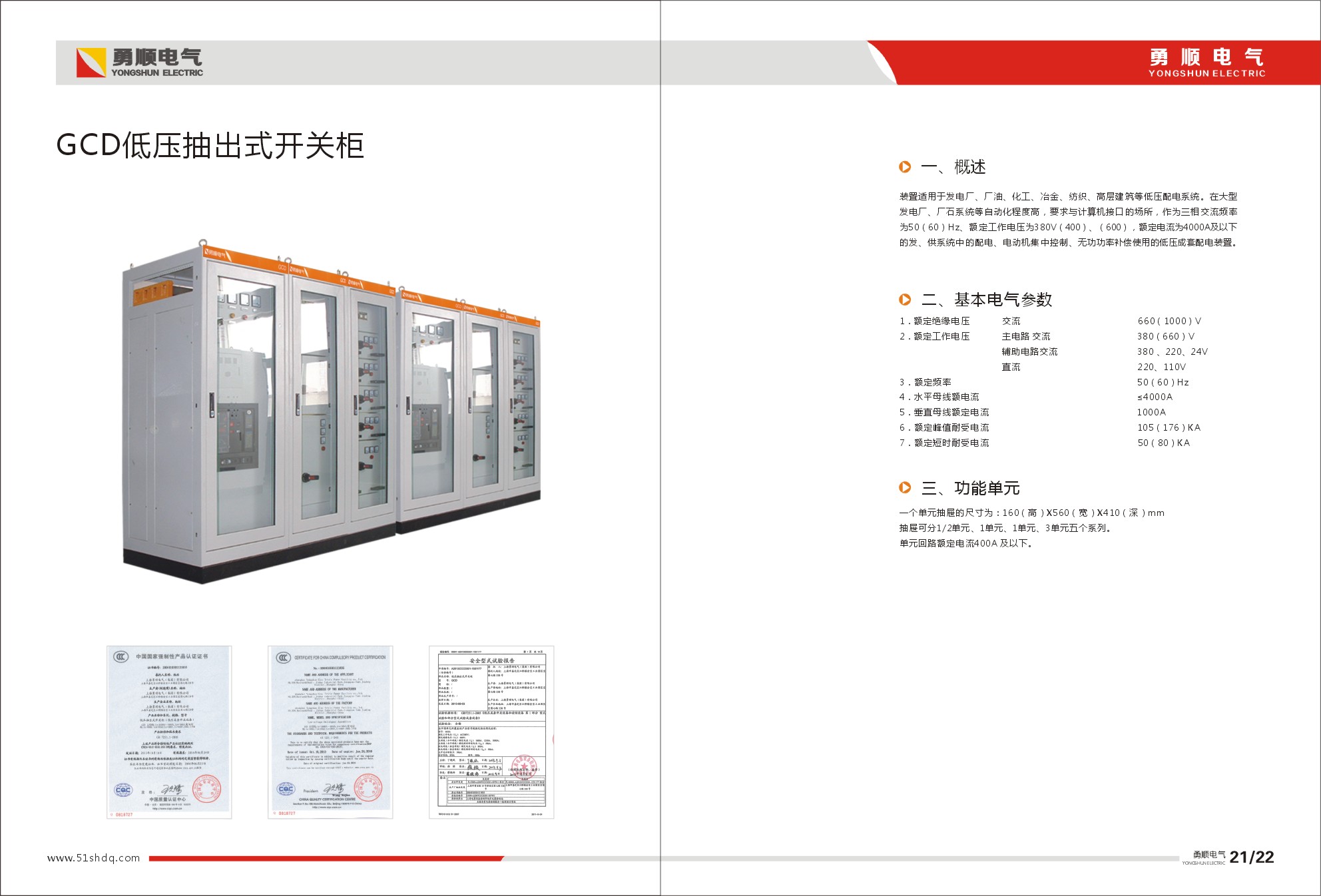

GCD低压抽出式开关柜
GCD低压抽出式开关柜适用于发电厂、厂油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、厂石系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(600)，额定电流为4000A及以下的发、供系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
-
- 额定绝缘电压： 交流660(1000)V
- 额定频率: 50(60)Hz
- 额定工作电压 主电路:交流 380(660)V
- 额定工作电压 辅助电路： 交流 380 、220、24V
适用范围： GCD低压抽出式开关柜适用于发电厂、厂油、化工、冶金、纺织、高层建筑等低压配电系统。
功能单元
-
-
1、一个单元抽屉的尺寸为：160(高)X560(宽)X410(深)mm;
2、抽屉可分1/2单元、1单元、1单元、3单元五个系列；
3、单元回路额定电流400A 及以下。
技术参数
GCD低压抽出式开关柜具体参数
- 额定绝缘电压 交流660(1000)V
- 额定工作电压 主电路 交流380(660)V
- 额定工作电压 辅助电路 交流 380 、220、24V
- 额定工作电压 直流 220、110V
- 额定频率 50(60)Hz
- 水平母线额电流 ≤4000A
- 垂直母线额定电流 1000A
- 额定峰值耐受电流 105(176)KA
- 额定短时耐受电流 50(80)KA
