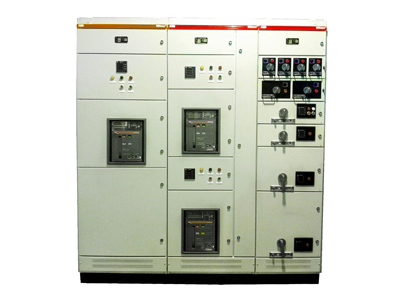

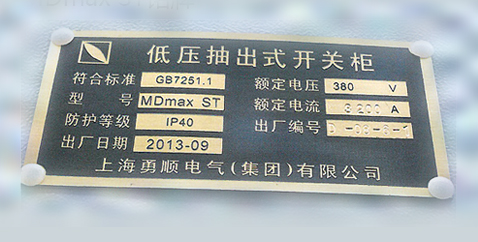

低压开关柜MDmax-ST

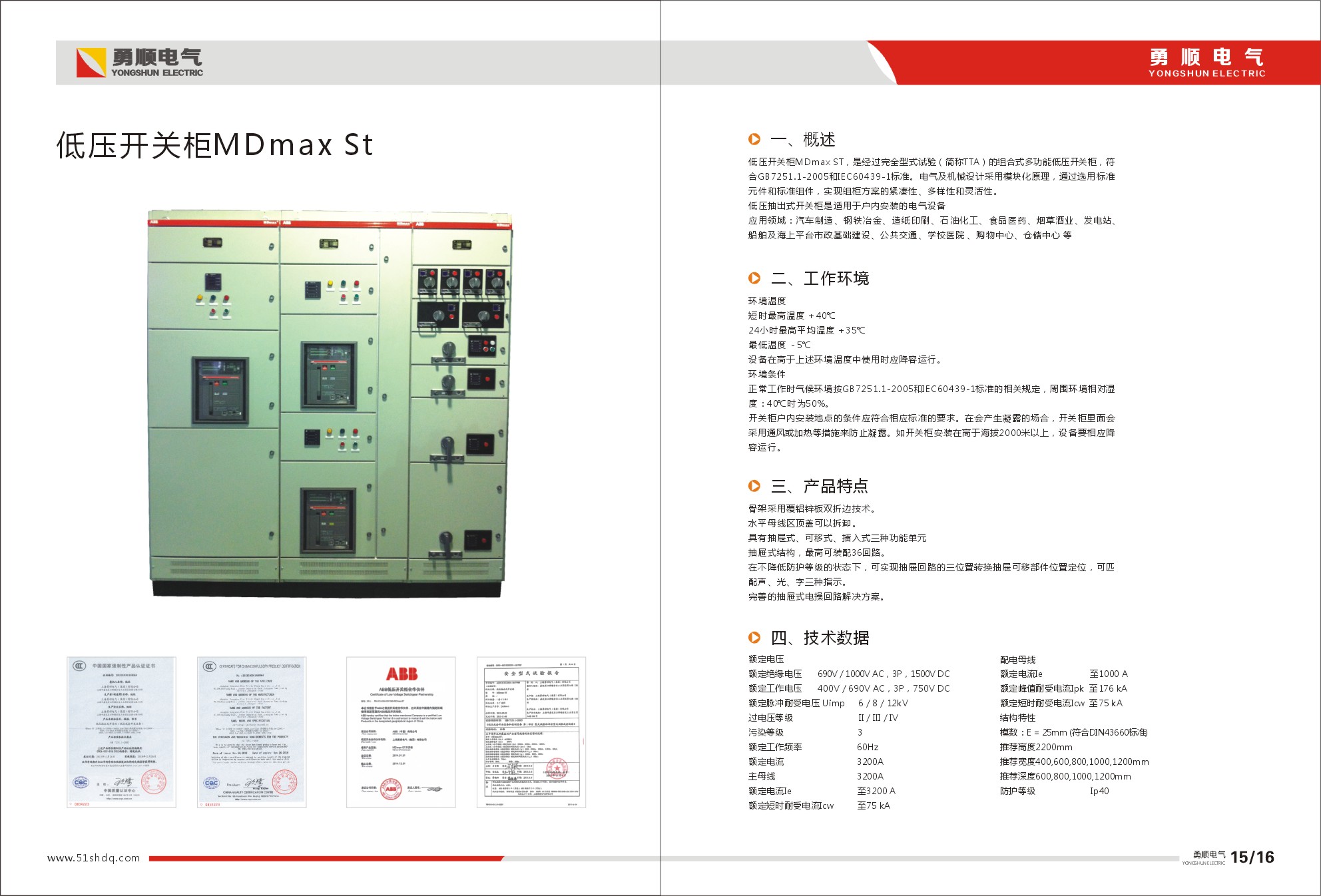

MDmax ST ,是经过完全型式试验(简称TTA)的组合式多功能低压开关柜,符合GB7251.1-2005和IEC60439-1标准。电气及机械设计采用模块化原理,通过选用标准元件和标准组件,实现组柜方案的紧凑性、多样性和灵活性。
使用环境
1、短时最高温度 +40℃;
2、最低温度 -5℃;
3、正常工作时气候环境按GB7251.1-2005和IEC60439-1标准的相关规定,周围环境相对 湿度:40℃时为50%整;
4、24小时最高平均温度 +35℃ 湿度:40℃时为50%整;
5、开关柜户内安装地点的条件应符合相应标准的要求。在会产生凝露的场合,开关柜里面会采用通风或加热等措施来防止凝露;
6、如开关柜安装在高于海拔2000米以上,设备要相应降容运行。

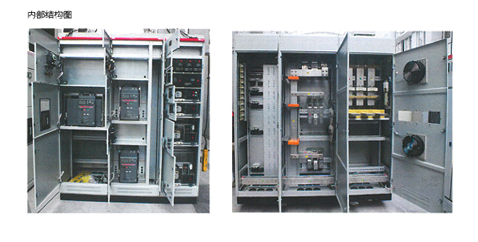

产品特点
-
1. 骨架采用覆铝锌板双折边技术;
2. 水平母线区顶盖可以拆卸;
3. 具有抽屉式、可移式、插入式三种功能单元;
4. 抽屉式结构,最高可装配36回路;
-
5. 在不降低防护等级的状态下,可实现抽屉回路的三位置转换;
6. 抽屉可移部件位置定位,可匹配声、光、字三种指示;
完善的抽屉式电操回路解决方案
技术参数
- 额定绝缘电压 690V / 1000V AC,3P,1500V DC
- 额定工作电压 400V / 690V AC,3P,750V DC
- 额定脉冲耐受电压Uimp 6 / 8 / 12kV
- 过电压等级 II / III / IV
- 污染等级 3
- 额定工作频率 60Hz
- 额定电流 3200A
- 主母线 3200A
- 额定电流Ie 至3200 A
- 额定短时耐受电流Icw 至75 kA
- 额定电流Ie 至1000 A
- 额定峰值耐受电流Ipk 至176 kA
- 额定短时耐受电流Icw 至75 kA
- 模数 E = 25mm (符合DIN43660标准)
- 推荐高度 2200mm
- 推荐宽度 400,600,800,1000,1200mm
- 推荐深度 600,800,1000,1200mm
- 防护等级 IP40
