开关柜结构知识大科普
从事电气行业的业内人士对开关柜一定不陌生,它是一种常见的电气设备,按照电压等级分类:大体可分为低压开关柜和高压开关柜。
其主要作用是在电力系统进行发电、输电、配电和电能转换的过程中,进行开合、控制和保护用电设备控制各种设备开与关。组成主要有断路器接触器或启动器或电子控制板,控制钮或柄及附属。
开关柜外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载。
那么,开关柜的结构是怎样的呢?下面,我们就展开分析一下:

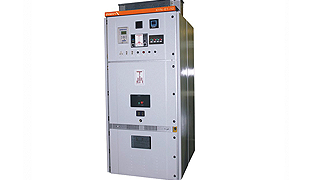

开关柜柜体是由薄钢板构件组装而成的装配式结构,柜内由接地薄钢板分隔为主母线室、小车室、电缆(电流互感器)室和继电器室。各小室设有独立的通向柜顶的排气通道,当柜内由于意外原因压力增大时,柜顶的盖板将自动打开,使压力气体定向排放,以保护操作人员和设备的安全。
主母线室:主母线室内安装三相矩形主母线,各柜主母线经绝缘套管连接,主母线安装后,各柜主母线室之间被隔开;
小车室:小车室中部设有悬挂小车的轨道,左侧轨道上设有开和主回路触头盒遮挡帘板的机构和小车运动横向限位装置,右侧轨道上设有小车的接地装置和防止小车滑脱的限位机构,开关柜接地开关和接地开关的操动机构及其机械连锁设在小车室的右侧中部。小车车进机构与柜体的链接装置设在开关柜前左右立柱中部。
小车室与主母线室和电缆室的隔板上有主回路静触头盒,触头盒既保证了个功能小室的隔离,又可作为静触头的支持件。
电缆室:电缆室底部设有电缆进口及电缆固定槽板,电缆进口由可拆卸的盖板覆盖电缆室中还可安装接地开关和零序互感器。
继电器室:继电器室内设有继电器安装板,安装板前安装各种继电器。继电器室门上安装各种计量仪表、操作开关、信号装置或嵌入式继电器及综合保护装置等。
最后,小编要提醒各位电工:在配电设备时,一定要注重保护好自己,电力诚可贵,生命价更高!勇顺电气可以提供用电方案优化、开关柜定制等服务,感谢大家对勇顺高压配电柜厂家的关注,了解更多请登录勇顺电气官网:http://www.yongshundq.com/,也可直接拨打咨询电话:400-967-0705。
