解剖高压开关柜
导语:
高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kV~550kV的电器产品。

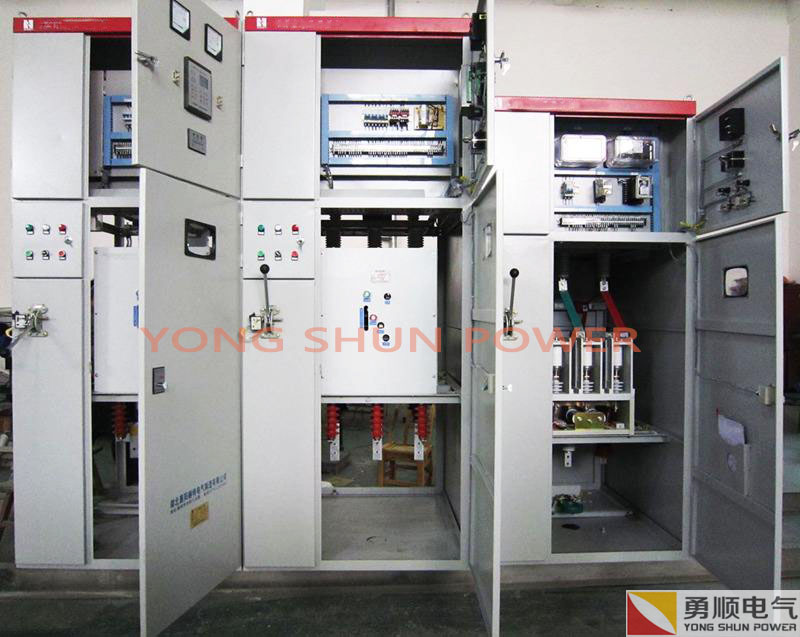

我们配电柜厂家勇顺电气的高压开关柜KYN28-12型开关设备、KYN-40.5(Z)等高压开关柜设备各有其不同的结构特点,今天小勇分别从两个方面来给高压开关柜进行分类。
一、按主开关的安装方式可分为固定式、手车式和中置式、下置式、双层布置式五种
1、固定式,主开关(断路器、负荷开关、电压互感器等主要电器)为固定安装,空气绝缘,又可分为箱型和内部用隔板分割的形式。
2、手车式,主开关及主要电器可移至柜外,采用隔离触头的啮合实现移开布件与固定回路的电气连通。特点,主开关移出比较笨重,主开关与车加工成一体,加工要求精度高。
3、中置式,主开关小车运载分为两部分,运载车是通用型,主开关安装在柜体中部,也称移开式。特点,结构形式较手车式又进一步,操作轻便。例如我们的KYN-E1-12KV智能型金属铠装中置式开关柜。
4、下置式,主开关小车与运载车分两部分。特点,运载车是通用型,主开关安装柜体的下部,操作较方便。
5、双层布置式,一个柜体主开关分上下两层布置,相当于一个开关柜具有两台开关柜的功能。特点,可靠、安全均有所保证,节省占地面积,经济性好。
二、按主母线系统可分为单母线、单母线带旁路母线、双母线
1、单母线,开关柜基本母线型,特点,检修开关和母线时,对负荷停电。
2、单母线带旁路母线,有主母线和旁路母线。特点,检修主开关时,可由旁路开关经旁路母线对负荷停电。
3、双母线,具有两路母线。特点,当一路母线退出时,可由别一路母线供电。
结束语:
若您对我们的高压开关柜感兴趣或者有疑问,赶快拨打心动热线:400-967-0705,或登陆勇顺开关柜官方网站: http://www.yongshundq.com点击在线客服咨询吧!
