先来理解什么是环网柜：

环网柜是一组输配电气设备（高压开关设备）装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以从它的左侧干线取电源，又可以从它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。

环网柜出现的时间不算长，却得到了广泛的使用，这主要是由于新发展起来的工业企业和事业单位的建筑物，从供配电的角度来看，以中，小型容量为大多数其配电变压器一般不超过1250KVA，长期稳定供电，高压开关不频繁操作。对于这类用户，环网柜的性能虽不是最完美的，但却是足够可以胜任的。随着大规模的城市建设，大量大型高层建筑物拔地而起，变配电所往往就设在楼下，根据消防要求，变配电设备必须“无油化”，根据建设面积的合理使用，变配电设备应该“小型化”，于是环网柜或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。环网柜结构简单，运行可靠且安全，维修量很小，运行费用低，比起装有断路器的开关柜，优势很突出。环网柜要求负荷开关具有更高的性能和更小的体积，新型的负荷开关应运而生，这又反过来带动了环网柜的技术进步，当今的环网柜不但性能优良而且系列化了，这更扩展了环网柜的使用范围。

环网柜的型号有以下几种：

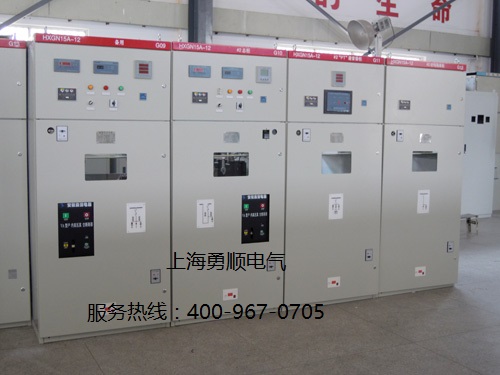

1.HXGN-10型

（H-环网柜；X-箱式；G-固定式；N-户内）柜体结构是用钢板弯制焊接组装而成，防护等级IP2X。柜体上部为母线室，仪表室位于母线室的前部，用钢板分隔。柜体中部为负荷开关室，负荷开关与其他元件之间设有绝缘隔板。对于电缆进出线柜，其柜底装有可拆装的活动盖板；对于架空进出线柜，其柜顶可加装母线通道或遮拦架。

2.GE型

这是一种引进型号，它采用SF6负荷开关。操作机构为弹簧储能式，具有快合快分装置，分闸机构是在合闸动作中自动拉伸弹簧进行储能的，通过分闸线圈或HRC熔丝控制（击发）脱扣。

以上讲述的是环网柜的作用及原理，又介绍了2种环网柜的型号，给正在采购的客户一些提示，不浪费时间快速购买到好的产品，拿回公司。配电柜厂家除了生产环网柜之外，对元器件的采购也要用研究一下，为企业节省成本。
