固定式低压配电柜的结构特点介绍
最近这段时间，前来咨询低压配电柜客户比较多。那么，小编就来给大家普及一下有关低压配电柜的知识。低压配电柜一般分为固定式和抽出式两种。今天我们主要讲解固定式低压柜的结构：

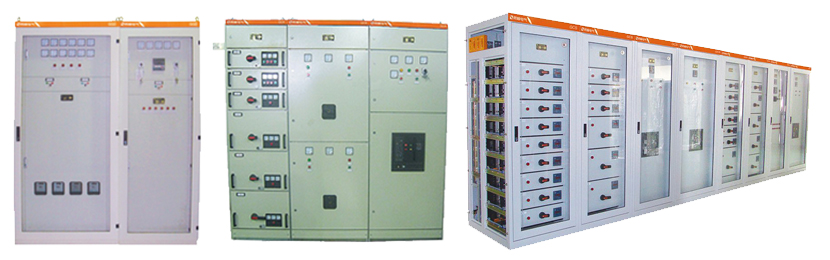

固定式低压配电柜能满足各电器元件可靠的固定在柜体中特定的位置。其特点为：机构合理，安装维护方便，防护性能好，分断能力高，容量大，分段能力强，动稳定性强；但由于其回路少，单元之间不能任意组合且占地面积大，不能与计算机联络，不利于远程监控。该柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等；这种柜有单列，也有排列。
由于是电气类产品，对于固定式低压配电柜的工艺要求以及连接方式还是比较严格的。可以下几个方面入手：
1、保证柜体形位尺寸：采取各构件分步组合方式，一般是先组成两片或左右两侧，然后再组成柜体，或先满足外形要求，再顺次连接柜体内部支件；为了易于调整，抵消公差积累，柜体宽度公差都取负值。柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求；
2、保证整体外形要求：组成柜体各棱边的零件长度必须正确(公差取负值)，才能保证各方面几何尺寸；
3、柜体两侧面要求：因考虑排列需要，中间不能有隆起现象；
4、需考虑安装角度：底面不能有下陷现象。在排列安装中，地基平整是先决条件，但干整度和柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，因为差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
5、用工装夹具调整：对定型或批量较大的柜体制造时使用，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。
怎么样，听完小编的以上的分解，大家有没有对固定式低压配电柜有一个全新的认识呢？相信收获肯定是有的。
大家如有电力相关疑问，可随时来电咨询哦！咨询热线：400-967-0705。获取更多详情点击官网：http://www.yongshundq.com/，感谢大家对勇顺配电柜厂家的关注！
固定式低压配电柜能满足各电器元件可靠的固定在柜体中特定的位置。其特点为：机构合理，安装维护方便，防护性能好，分断能力高，容量大，分段能力强，动稳定性强；但由于其回路少，单元之间不能任意组合且占地面积大，不能与计算机联络，不利于远程监控。该柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等；这种柜有单列，也有排列。
1、保证柜体形位尺寸：采取各构件分步组合方式，一般是先组成两片或左右两侧，然后再组成柜体，或先满足外形要求，再顺次连接柜体内部支件；为了易于调整，抵消公差积累，柜体宽度公差都取负值。柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求；
2、保证整体外形要求：组成柜体各棱边的零件长度必须正确(公差取负值)，才能保证各方面几何尺寸；
4、需考虑安装角度：底面不能有下陷现象。在排列安装中，地基平整是先决条件，但干整度和柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，因为差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
5、用工装夹具调整：对定型或批量较大的柜体制造时使用，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。
大家如有电力相关疑问，可随时来电咨询哦！咨询热线：400-967-0705。获取更多详情点击官网：http://www.yongshundq.com/，感谢大家对勇顺配电柜厂家的关注！
